我们今天来说说Calypso应用技巧之格式刷(特性属性)

先来看看以下几个问题:

例1

一个程序中,有10个圆孔(非阵列孔)。5个孔的直径一样(Dia10mm),另5个孔的直径也一样(Dia 15mm)。当我们开始设置策略(圆路径扫描,其中Dia 10mm孔:速度8mm/s, 点数300,;Dia 15mm孔:速度10mm/s,步距0.1),那么我们是不是需要一个孔一个孔修改,需要重复10次操作?

例2

一个程序中,有10个圆孔(非阵列孔)。5个孔需要输出的特性:直径和圆度,另5个孔需要输出的特性:XY坐标值和直径,那么我们是不是要一个孔一个孔定义输出特性?

例3

一个程序中,有10个圆孔(非阵列孔)。4个孔的直径公差±0.01,另6个孔的直径公差±0.02;3个孔的直径理论值10mm,另7个孔的直径理论值15mm,那么我们是不是要一个孔一个孔修改输出特性的理论值和公差?

针对特性的格式刷的两个功能:

I  应用于元素,输出相同的特性

II 应用于特性,修改特性间的名义值,上下公差等参数


应用于元素

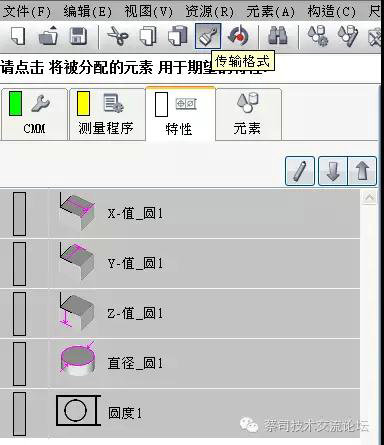

单选或多选中需要的特性

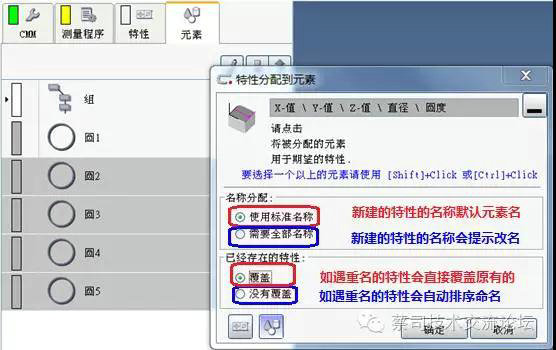

点击格式刷,在出现提示框中选择好设置,然后在“元素”列表里选择要刷新的元素

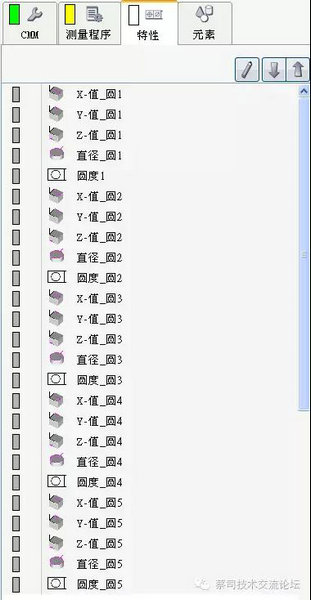

点击“确定”后,“特性”列表里将自动新建出相对应的特性


应用于特性

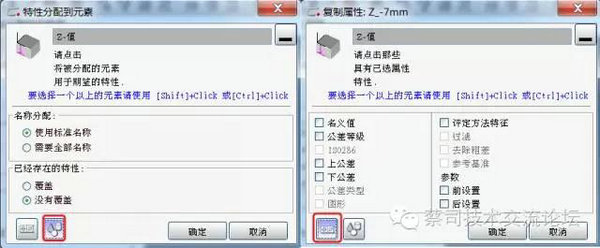

点击格式刷界面下“”,可以进行“元素”和“特性”的切换

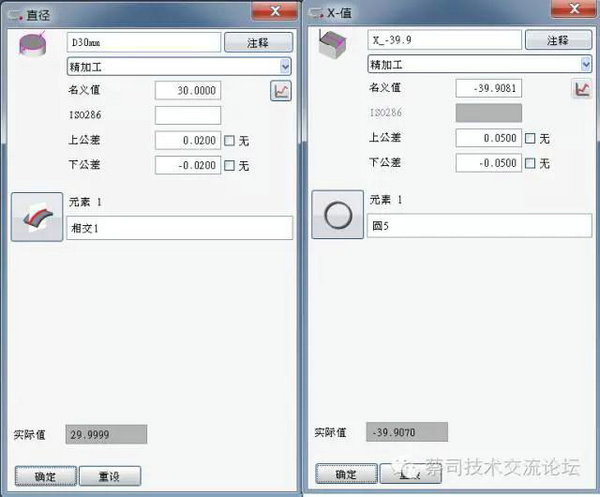

下面举个例子: 特性“D30mm”是直径,特性“X_-39.9"是X的坐标。两者的理论值和公差都不相同。


通过用格式刷的命令让两者的理论值和公差值都相同,方法如下:

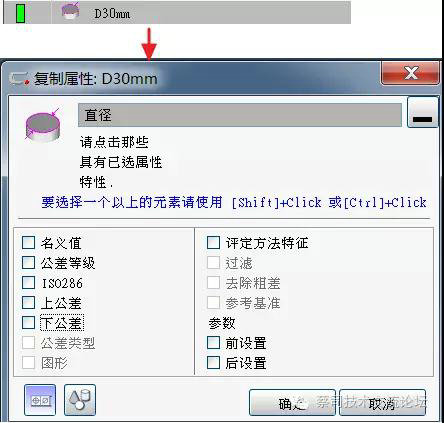

选中特性“D30mm”,点击格式刷

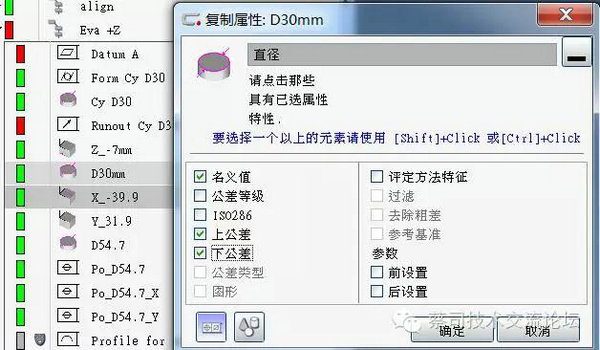

选择需要刷新的特性(单选或多选均可)- 勾选“名义值”&“上公差”&“下公差” - 确定

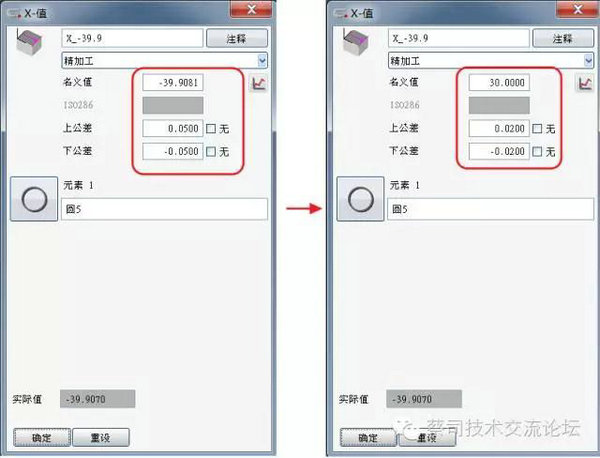

如下图所示,两个特性的名义值,上下公差一致


综上,了解格式刷”元素"以及"特性"的应用,那么上述3个问题,知道该如何操作了吧?
