其他测量仪器

  • 雷尼绍激光干涉仪系统 XL-80
  • 本站编辑:泰西(北京)精密技术有限公司发布日期:2017-09-28 15:01 浏览次数:

XL-80系统快速、准确,而且非常轻便,因此它成为销量比较好的激光校准系统丝毫不足为奇。XL-80采用先进的软件解决方案,具有优异的性能,可以帮助您显著提高企业效益。
雷尼绍设计、制造和提供激光系统已有超过25年的历史。XL-80正是多年设计和制造经验的结晶,具有优先的系统性能和操作优点。

功能特点
特性与优点
•激光稳频精度通过热控制技术将激光管长度变化控制在几纳米范围内,达到3年内精度保持在±0.05 ppm(百万分之一)
•线性测量精度在整个环境范围内,即从0 ºC - 40 ºC和650毫巴 - 1150毫巴的范围内,精度为±0.5 ppm。可以高达50 kHZ频率读取数据,比较高线性测量速度可达4 m/s,即使在比较高速度下线性分辨率仍可达1 nm。
•仪器内置的USB意味着激光系统与计算机之间无需单的接口。
•激光头前部的一排LED状态指示灯显示激光状态和信号强度,相当于将屏幕软件上的“状态显示”扩展到激光头上。
•可以在标准 (40 m) 和长 (80 m) 距离模式之间切换。
•模拟I/O端口允许模拟信号输出和触发信号输入。
•预热时间少于6分钟。
•外接开关电源允许输入电压在90V - 264 V之间变化。
便携性和易用性
XL-80激光和XC-80补偿器体积小巧,重量仅为12公斤
激光干涉仪和补偿器均可通过USB与计算机连接,因此无需单的接口,也不必担心复杂的设定
精度和动态性能
准确稳定的激光源和准确的环境补偿,保证了±0.5 ppm的线性测量精度。可以高达50 kHZ频率读取数据,比较高线性测量速度可达4 m/s,即使在比较高速度下线性分辨率仍可达1 nm。所有测量选项(不只是线性)均采用干涉法测量,使您对记录数据的精度有信心。

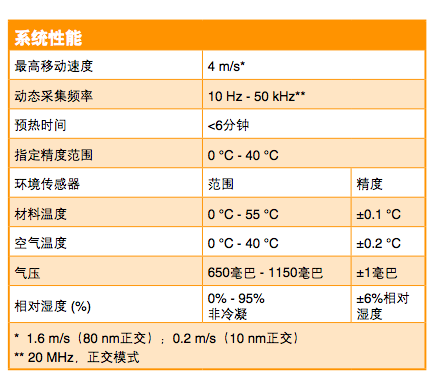

规格参数:
应用:

  • 用于设计、原型制作及产品制造的增材制造和真空铸造技术

  • 口腔CAD/CAM扫描系统和口腔产品

  • 用于高精度线性、角度和旋转位置反馈的编码器系统

  • 坐标测量机 (CMM) 与比对仪专用夹具系统

  • 用于加工件比对测量的比对仪

  • 用于恶劣环境的高速激光扫描系统

  • 用于机器性能测量和校准的激光干涉仪与球杆仪

  • 用于神经外科的医疗设备

  • 用于数控机床工件找正、对刀及检测的测头系统和软件

  • 用于材料无损分析的拉曼光谱仪

  • 坐标测量机专用传感器系统和软件

  • 坐标测量机和机床测头专用测针


软件
CARTO软件包于2015年推出,包含Capture(数据采集) 和Explore(数据浏览)软件,可为XL-80测量提供数据采集和 分析功能。CARTO采用一种新数据库系统,其具有以下特性:
• 可为用户自动存储和整理数据,从而简化操作。
• 让用户快速、轻松地将数据与历史结果进行比较。
新用户无需培训或阅读冗长的手册,即可利用直观的 CARTO用户界面开始快速采集和分析数据。
该软件包的完全定制化功能意味着每个用户可根据自己的 要求量身定制Capture(数据采集)和Explore(数据浏览)。
Capture(数据采集)具备自动正负方向判断功能,可降 低用户失误的几率,还能自动执行ISO-10360测试安装。 Explore(数据浏览)将XCal-View的所有高级功能集成到 CARTO中。

LaserXL为线性、角度、平面度、直线度和垂直度测量提 供数据采集功能。同时它还具备基于时间的动态和双轴采集 功能。
环境测量数据可从XC-80组件自动输入到LaserXL中。然 后,可将数据用于补偿激光测量读数,比较大程度减少用户的工 作量和操作人员失误的几率。
LaserXL包含一个工件程序生成器,可通过指定的测试参 数快速输出机器控制器代码。所有常见的控制器类型都支持这 一功能。
基于时间的动态测量。
LaserXL动态测量功能可以10 Hz至50 kHz的采样频率(具 有12个预设值)采集数据并提供位移、速度和加速度数据。这 些动态测量值可以对特定机器误差特性进行量化。

XCal-View可用于全面分析机器性能并监控性能随时间 变化的趋势。这有助于用户快速诊断问题并制定机器维护计 划。其直观的用户界面使其成为使用简单但功能强大的数据 分析工具。
该软件具有自动报告生成功能,提供的报告符合诸多国 际机器性能检查标准,这使得合规性变得简单。标准包括 ISO、ASME、VDI、JIS和GB/T,以及额外的雷尼绍分析功 能,可提供简洁的报告摘要。
XCal-View允许用户完全控制数据的显示。它可在同一屏 幕上叠加显示多个数据组、选择或取消选择单个测试、并通过 控制比例来进行对比。
标准分析软件包括生成用于数控机床控制器的通用补偿值 选项,可提高机床位置精度,无需物理维护。

QuickViewXL是一种理想的研发工具,可为用户提供以下 用于线性、角度或直线度测量的功能:
• 以示波器方式显示实时数据
• 数据采集率达50 kHz
• 三种数据采集模式:自由运行、单次触发及多次触发
• 距离、速度和加速度显示模式
• 提供1、2、5、10、20、50和100 ms的数字滤波器,以过
滤数据中的噪音信号
• 手动缩放、平移和放大功能方便对所选数据进行细致分析
采集的数据可以CSV文件格式轻松加载到MathCAD、 Mathmatica和Microsoft Excel等支持的应用程序中,作进一步 分析。也可以将数据加载到雷尼绍XCal-View软件中以便生 成报告。
