新品模具逆向设计
在新产品的开发创新中,许多产品数据并不是CAD数字模型,模具设计者往往要面对的是实物样件,有时可能会缺失图纸,在这种情况下就需要通过三维扫描手段将实物转化为CAD模型,进行实物三维重建,从而对模具进行模具设计制造。如分型面、收缩系数的计算等。
应用流程如下:

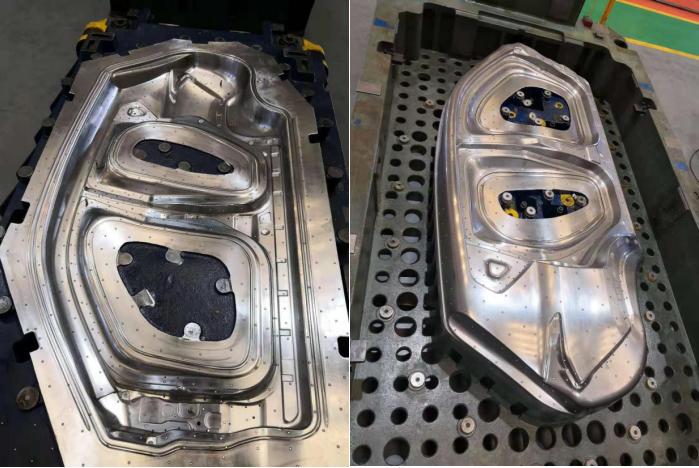

利用泰西公司的便携式三维激光扫描仪对车身侧围模具进行全尺寸数据采集,扫描现场如下图所示。

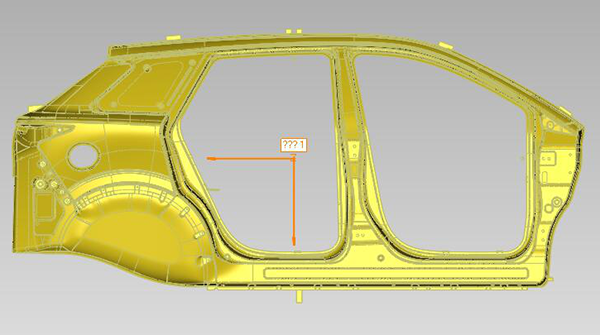

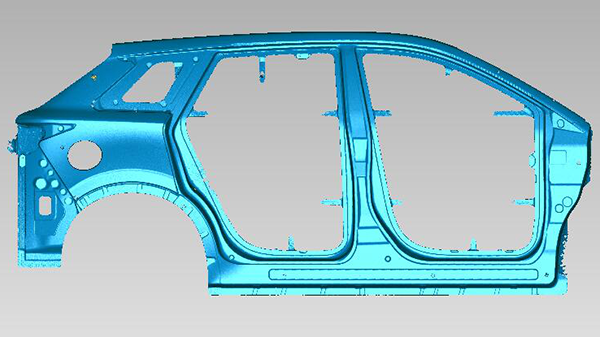

将扫描后的STL数据导入逆向专业软件Design-X中进行模具型面的逆向造型,比较后将设计CAD输出,进而指导后期模具生产加工。
